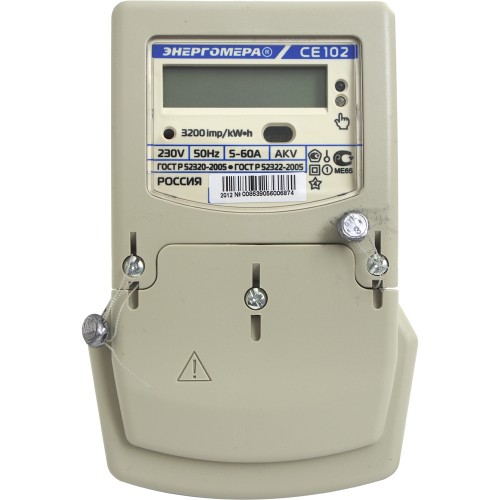

Однофазный, многотарифный, 5-60А, ИК-порт, RS-485, телеметрический выход, контроль вскрытия крышки, с расширенным набором данных
ИСПОЛНЕНИЕ В КОРПУСЕ – S7
Устанавливается в щиток. Измерение активной электроэнергии в однофазных цепях переменного тока и организация ее учета по четырем тарифам с передачей накопленной информации.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Класс точности | 1 |
| Число тарифов | 4 |
| Частота измерительной сети, Гц | 50±2,5; 60±3 |
| Номинальное напряжение, В | 230 |
| Номинальный (максимальный) ток, А | 5(60); 10(100) |
| Стартовый ток, мА | 10; 20 |
| Потребляемая мощность параллельной цепи, не более, В*А (Вт) | 9(0,8) |
| Полная потребляемая мощность последовательной цепи, не более, В*А | 0,1 |
| Диапазон рабочих температур, °С | от -40 до +70 |
| Габаритные размеры, не более, мм | 214 x 122 x 73 |
| Степень защиты по ГОСТ 14254-96 | IP51 |
ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА
- Контроль вскрытия клеммной крышки («электронная пломба»);
- Наличие ИК-порта либо оптического интерфейса;
- Малое собственное энергопотребление;
- Устойчивость к климатическим, механическим, тепловым и электромагнитным воздействиям.
ХАРАКТЕРИСТИКИ НАДЕЖНОСТИ
- Минимальная наработка на отказ — 160000 часов.
- Межповерочный интервал — 16 лет.
- Средний срок службы — 30 лет.
- Гарантийный срок — 5 лет с даты выпуска.
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
СЕ102BY X X X X X
Интерфейсы и дополнительные опции:
А – RS-485;
O - ИК-порт;
K - Телеметрический выход;
J - Оптопорт;
P – PLC;
Q – Реле управления нагрузкой
V - Контроль вскрытия клеммной крышки
Z - С расширенным набором данных
Тип корпуса:
S7 - для установки в щиток.
Проходит по всем параметрам для установки в Р.Б. 1-ф. 2-х тарифн.,для установки в щиток, 5-60А, RS-485, ИК-порт, ТМ-выход, контроль вскрытия крышки, расширенный набор данных СЕ102 X X X X X X X X X X X X Интерфейсы и дополнительные опции: А – RS485; K - Телеметрический выход; O - ИК-порт; J - Оптопорт; P – PLC; Q – Реле управления нагрузкой; R1 - RF433 со встроенной антенной; R2 - RF433 с внешней антенной; S - Реле сигнализации; V - Контроль вскрытия клеммной крышки; Z - С расширенным набором данных Базовый (максимальный) ток, А: 5 - 5 (60)А; 8 - 10 (100)А Номинальное напряжение 4 - 230В Класс точности: 1 - 1 Тип корпуса: S7 - для установки в щиток.
